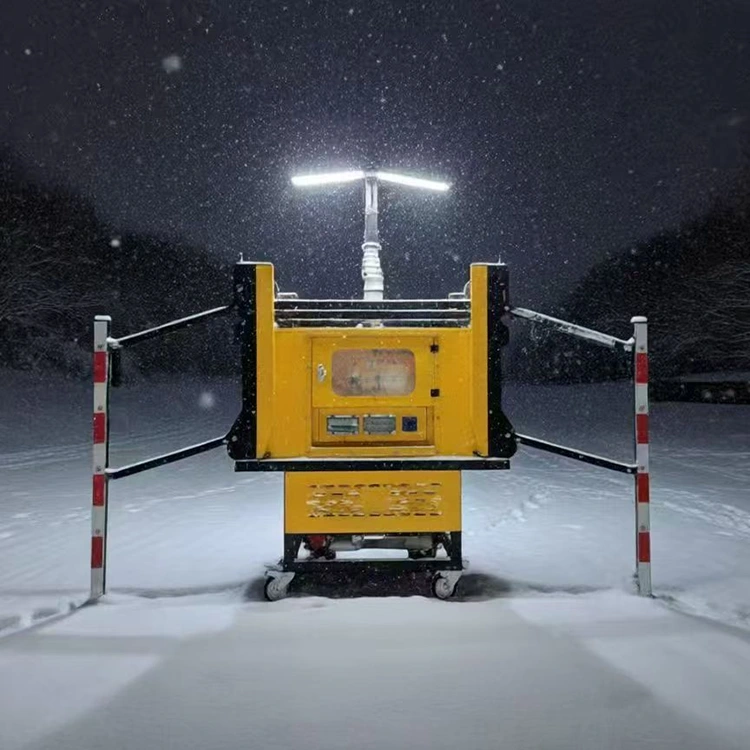

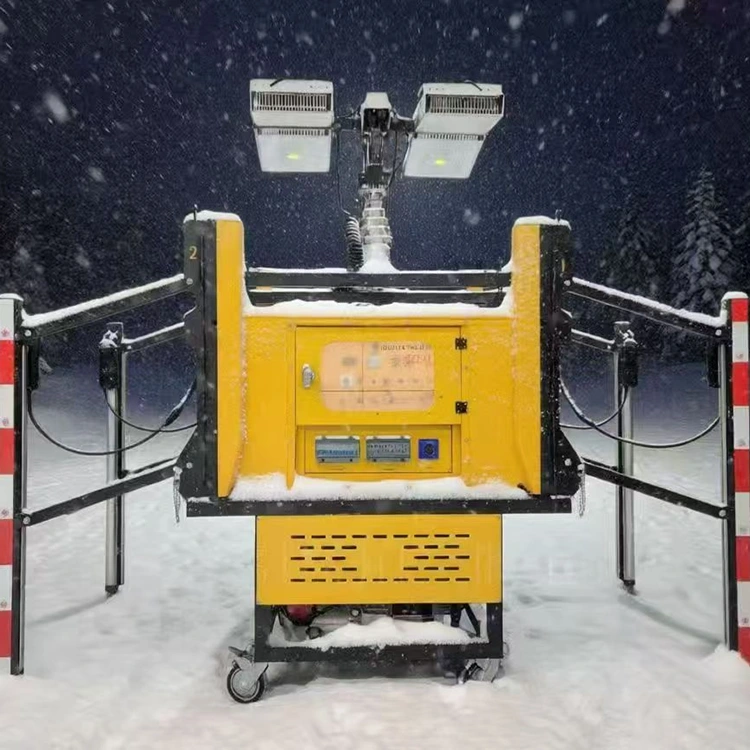

Автоматты тиеу және түсіру жылжымалы жарықтандыру мұнарасы

Автоматты тиеу және түсіру жылжымалы жарықтандыру мұнарасы крандарға, жүк көтергіштерге немесе басқа қосалқы машиналарға қажеттілікті болдырмайтын біріктірілген автоматтандырылған тиеу және түсіру құрылымына ие. Ол тек өз құрылымын пайдалана отырып, тез қона алады, ашылады, бүктеледі және өзін сақтай алады. Ыңғайлы тасымалдау және жұмыс орнында тиімді орналастыру жұмыс күші мен дайындық уақытын айтарлықтай қысқартады.

Негізгі артықшылықтар

Жылдам өздігінен жүктеу және орналастыру

Кірістірілген автоматты тиеу және түсіру жүйесі

Сыртқы көтеру жабдықтары қажет емес

Тасымалдау және орнату үшін бір адамның операциясы

Орналастыру уақыты ≤ 180 секунд

Жоғары өнімді 360° жарықтандыру

4×1000 Вт жарық диодты шамдар

360° реттелетін жарықтандыруды қамту

Жарықтандыру диапазоны 120 метрге дейін

Жарық ағыны ≥ 380 000 лм

Түнгі операцияларға арналған тұрақты, жарқырауды азайтатын жарық

Күшті сыртқы бейімделу

IP67 су өткізбейтін шам бастары

8-деңгейге дейін желге төзімділік

Шаңға төзімді және коррозияға төзімді құрылым

Жаңбырда, қарда, құмда және төтенше температурада жұмыс істейді

Ұзақ жұмыс уақыты және икемді қуат

Honda 4 тактілі генератор (5–5,5 кВт)

Үздіксіз жұмыс уақыты 25 сағатқа дейін

Қос қуат режимі: генератор немесе 220 В желімен қамтамасыз ету

Смарт операциялық жүйе

СКД басқару тақтасы + сымсыз қашықтан басқару пульті (≥120м)

Реттелетін діңгек биіктігі 7,3 м дейін

Жылдам көтеру: ≤50с жоғары / ≤35с төмен

Қауіпсіз және қарапайым жұмыс интерфейсі

Техникалық параметрлер

1. Номиналды кернеу: айнымалы ток 220 В, 50 Гц

2. Шам басының қуаты: 4×1000 Вт жарық диодты жарық көзі

3. Жарықтандыру: Шам басы жерге 90° бұрышта болғанда,

жарықтандыру орталығынан 20 метр қашықтықта жарықтандыру 6000 Lx-тен жоғары болуы керек;

50 метрде 1000 Lx астам,

және 120 метрде 200 Lx астам.

4. Генератор қуаты: 5～5,5кВт

5. Жарықтандыру мұнарасының көтеру режимі: пневматикалық

6. Ең жоғары көтеру биіктігі: 7,3 м

7. Шамның басын қорғау класы: IP67

8. Іске қосу режимі: Қолмен іске қосу + Электрлік іске қосу

9. Үздіксіз жұмыс уақыты: 25 сағат

10. Көтеру уақыты: жоғарылау ≤ 50 с / төмендету ≤ 35 с

11. Шам басын реттеу диапазоны: тік 0–135° / көлденең 0–360°

12. Генераторлар жинағы: Honda, 4 тактілі, ауамен салқындатылған

13. Ауыстыру: 389CC

14. Отын шығыны: 1,7 л/сағ; Жанармай багының сыйымдылығы: 45л

15. Генератордың шығыс кернеуі: айнымалы ток 220 В, 50 Гц

16. Жалпы салмағы: 600KG

7. Жалпы өлшемдер:

Орналастырылған: ≤ 2500×1500×7300мм

Сақталған: ≤ 1800×1400×2500мм

18. Қорғаныс жолының жарық қуаты: 2×28 Вт

19. Мұнараны тиеу және түсіру уақыты: ≤ 180 с

20. Жарықтандыруды қамту радиусы: 120м

21. Шам бастиектерінің ауыстырып-қосқышын және тіректің көтерілуін СКД дисплей және сымсыз қашықтан басқару пульті арқылы басқаруға болады; қашықтан басқару қашықтығы ＞ 120 м.

Өнімділік мүмкіндіктері

1. Автоматты тиеу-түсіру жылжымалы жарықтандыру мұнарасының негізгі корпусы құлыптау құрылымымен жабдықталған және барлық ішкі құрамдас бөліктерді қорғау үшін ұнтақ жабынмен қапталған. Қозғалтқышты басқарудың интеллектуалды модулі күнделікті техникалық қызмет көрсетуді жеңілдете отырып, қозғалтқышты жан-жақты бақылау мен тиімді қорғауды қамтамасыз етеді. Икемді ұтқырлық үшін төменгі жағында төрт тігінен жиналмалы қозғалатын дөңгелектер орнатылған.

2. Негізгі жарықтандыру 4×1000 Вт жарық диодты жарық көздерін қабылдайды, олар жоғары жарықтық пен теңдестірілген қалааралық және қысқа қашықтыққа жарықтандырумен кең қамту ауқымын береді. Жарық көзінің қызмет ету мерзімі 10 000 сағаттан асады, бұл оны кең ауқымды сыртқы жарықтандыру үшін өте қолайлы етеді.

3. Мұнара 6063 алюминий қорытпасынан жасалған пневматикалық көтеру діңгегімен жабдықталған, коррозияға тамаша төзімділік үшін қатты анодталған беті өңделген, ең жоғары көтеру биіктігі 7,3 метр. Төрт шам басы 120 метрден кем емес жарықтандыру радиусымен толық алаңды қамтуға қол жеткізе отырып, 0°-тан 135°-қа дейін және 360° көлденең бұрышты электрлік тік бұруды қолдайды.

4. Генератор қондырғысынан қуат алатын қондырғы толық отын багында 25 сағат үздіксіз жұмыс істей алады. Оны қалалық электр қуаты бар жерде ұзақ мерзімді жарықтандыру үшін 220 В айнымалы ток көзіне қосуға болады.

5. Кіріктірілген визуалды басқару панелімен және қолмен басқару қосқыштарымен жабдықталған құрылғы қарапайым, қауіпсіз және сенімді жұмыс істеу мүмкіндігін береді.

6. Ықшам жалпы құрылымы және тұрақты өнімділігі бар мұнара негізгі блокты 1000 мм-ден астам тұтас көтеруге мүмкіндік беретін кері электр итергіш штангасының төрт тіреуімен жабдықталған. Ол біркелкі емес құрылыс алаңдарында тұрақты және теңгерімді қолдауды қамтамасыз етеді, қатал орта мен ауа-райы жағдайында қалыпты жұмыс істейді және желге төзімділіктің 8 деңгейіне жетеді.

7. Оңтайландырылған құрылымдық дизайн оңай қозғалыс пен тасымалдауды қамтамасыз етеді. Ол ізгілендірілген дизайн тұжырымдамасын көрсете отырып, жүк көлігінің жүк төсектеріне электрмен өздігінен тиеу және түсіруді қолдайды.

8. Шам бастарының жалпы жарық ағыны: ≥380 000 лм; Шу деңгейі: қалыпты жұмыс кезінде қозғалтқыштың айналасындағы 7 метрде өлшенетін жұмыс шуы 62 дБ аспайды.

9. Негізгі құрылғының айналасына 2×28 Вт қоршау шамдары орнатылған, олар тамаша су және шаң өткізбейтін өнімділікке ие.

Қолдану аясы

Бұл автоматты жүктеу және түсіру жылжымалы жарықтандыру мұнарасы кең ауқымды сценарийлер үшін жарамды және көптеген өрістерде үлкен аумақты, жоғары жарықтылықтағы жарықтандыруға сұранысты қанағаттандырады. Ол құрылыс тиімділігі мен пайдалану қауіпсіздігін қамтамасыз ету үшін түнде немесе аз жарық жағдайында кең ауқымды жұмыстар үшін жеткілікті жарықтандыруды қамтамасыз ететін әртүрлі ауқымды құрылыс операцияларына, тау-кен жұмыстарына, кен орындарын барлау және зауытты кеңейту жобаларына қолданылады.

Сонымен қатар, ол авариялық құтқару миссиялары үшін маңызды жарықтандыру құрылғысы ретінде қызмет етеді. Ол электр, байланыс және жол құрылыстарын күтіп ұстау және авариялық жөндеуде, кенеттен болған апаттарды орнында жоюда, су тасқынының алдын алу және су тасқынымен күресуде, сондай-ақ апаттан құтқару және зардаптарын жоюда кеңінен қолданылады. Ол авариялық-құтқару жұмыстарын жүргізуде және қауіпті жағдайларды тиімді өңдеуде шұғыл топтарға қолдау көрсету үшін тұрақты үлкен аумақты апаттық жарықтандыруды қамтамасыз етеді.
